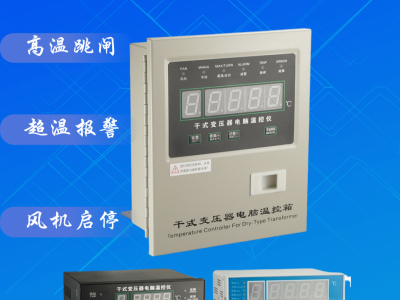

湖南长沙伶溢电子科技有限公司BWD-3K260干式变压器电脑温控仪是专为风冷干式电力变压器设计的智能温度控制设备，通过实时监测绕组温度并自动调控风机运行，保障变压器安全稳定运行。其核心功能与技术特点如下：一、核心功能与技术原理 ‌温度监测与显示‌ 采用三支Pt100铂热电阻预埋在变压器三相绕组中，实时检测线包温升，测量范围覆盖-40℃至200℃，分辨率达0.1℃，精度等级为0.5级‌13。 支持三相温度巡回显示（每相约8秒）或仅显示温相，并具备“黑匣子”功能，记录断电时刻的绕组温度及设备状态，便于故障追溯‌46。     ‌风机智能控制‌ 自动启停风机：当任一相温度≥设定启动值（T2，默认100℃）时，风机自动运行；当所有相温度≤设定停止值（T1，默认70-80℃）时关闭‌46。 支持手动强制启停（持续15分钟）及风机定时检测功能（0-199小时可调），避免长期闲置导致锈蚀‌46。 二、多重保护机制

‌超温报警与跳闸‌

‌报警功能‌：温度超过预设报警值（T3，通常120-130℃）时，触发声光报警并输出无源触点信号至控制柜‌14。 ‌跳闸保护‌：温度达到跳闸阈值（T4，默认150℃）后延时约6秒，输出跳闸信号切断电源，防止变压器过热损坏‌14。

‌故障自诊断‌

自动检测传感器开路或短路故障，对应相位显示"X-Err"（如A-Err）并触发报警触点，未接传感器时强制风机持续运行‌46。 三、操作与控制特性

‌参数设置灵活性‌

通过面板按键设置温度阈值（需满足T1>T2>T3>T4且各差值≥5℃），支持铁芯温度监测（选配）‌46。 所有参数断电不丢失，无需现场电位器调校‌1213。

‌通信与扩展‌

标配RS-485通讯接口，支持Modbus协议，实现与远程监控系统的数据交互（部分型号需选配）‌13。 四、物理与安装参数 ‌尺寸与功耗‌：外形260mm×200mm×80mm（嵌装开孔235mm×183mm），功耗＜8VA，重量＜3kg‌35。 ‌环境适应性‌：工作温度-10℃~+55℃，相对湿度5-95%，电源AC170-250V（48-60Hz）‌23。 ‌触点容量‌：风机输出AC220V/10A（三组或单相有源），报警/跳闸输出AC220V/10A‌35。总结

BWD-3K260以高精度温度监测、智能风机控制、多重保护机制及便捷的远程通信能力，成为干式变压器安全运行的核心保障。其模块化设计（如铁芯监测选配）和抗干扰性能（符合JB/T7631标准）进一步提升了适用性与可靠性‌13。

‌注意‌：具体温度阈值（如T1~T4）需根据变压器绝缘等级和厂家规范设定，建议参考设备说明书或厂商技术指导‌46。
